在Unity中使用动态图集

最近公司里需要用FairyGUI替换掉原来的UI系统，其优势在于将美术和设计的工作与程序一定意义上的隔离，这一块的体会之后还会再写一点什么单独说一下。由于FairyGUI的图集是按package来生成的，并没有动态图集的支持，于是看了一下相关的内容。

关于动态图集

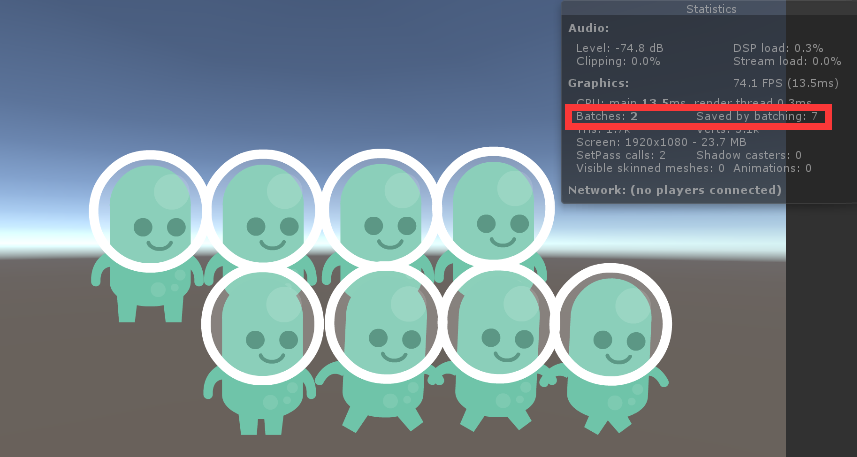

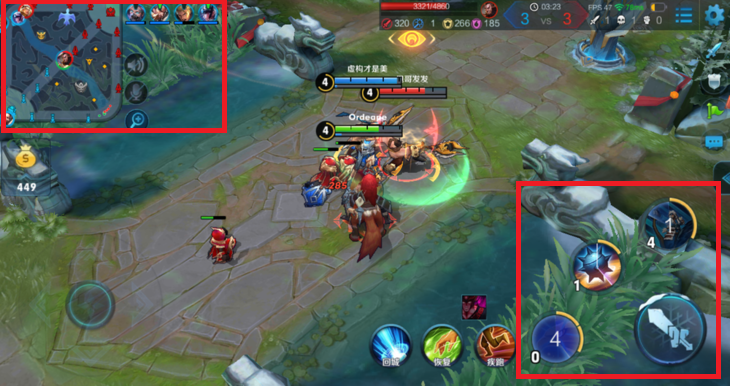

图集的概念就不多介绍了，主要的目的在于降低游戏的drawcall。一般而言大家都会将某一个系统模块的散图打成一张图集，或者将常用的UI组件打到一起，以此达到优化的目的。这些图集都是在游戏发布前就制作好的，也就是静态图集，然而考虑一下下面这个场景：王者荣耀在玩家选择完英雄进入游戏后，玩家的各个技能，英雄头像这些散图如果采用单独的贴图，每一张图片都将是一个单独的drawcall，这显然是有优化空间的。预先把所有技能头像打成图集显然不现实，而动态图集就能解决这样的问题，只需要将这些会用到的散图打到一张图集中，自然就能合并drawcall。

制作动态图集

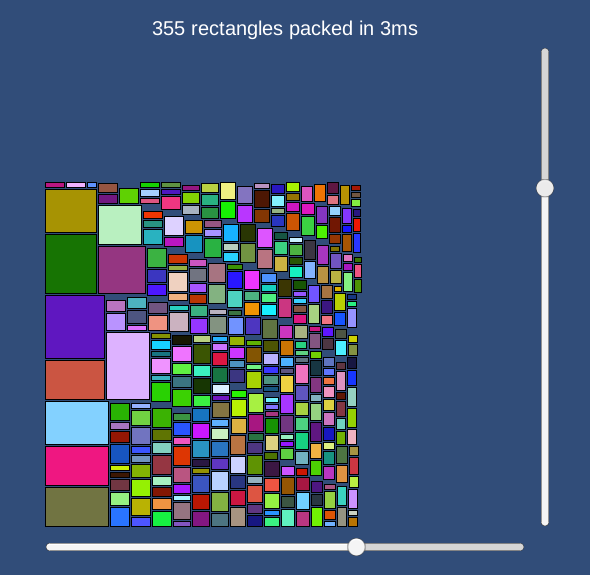

在NGUI中，提供了可以在运行时制作图集的UIAtlasMaker，但是在UGUI中，图集是Unity自动生成的（或者通过SpritePacker自己管理），并没有提供动态生成的方法。制作图集的原理很简单，只需要把我们原本按需加载的散图打到同一张图集中，从而达到将多个drawcall合并的目的，难点在于其中的分块算法。
好在这个问题早就有一个开源的项目——UnityRuntimeSpriteSheetsGenerator，利用他我们可以很方便的在运行时制作出我们需要的动态图集。

简单示例

这个开源项目一共只有6个文件，而其中制作动态图集用到的脚本为AssetPacker。

public void PackAtlas(string atlasName, UnityAction callback) {
    GameObject gameObj = new GameObject();
    AssetPacker assetPacker = gameObj.AddComponent<AssetPacker>();
    packerDict.Add(atlasName, assetPacker);
    assetPacker.useCache = false; //是否使用缓存
    assetPacker.cacheName = atlasName; //图集名称
    assetPacker.OnProcessCompleted.AddListener(callback); //打包回调
    assetPacker.AddTexturesToPack(prepareToPackDict[atlasName].ToArray()); //添加要打包的散图
    assetPacker.Process(); //开始打包
}

        如果不使用缓存，那么打出的图集保存在内存中，而使用的话则会存放一张图片和对应的配置文件到应用目录下，并根据版本号进行管理。在使用完成后，只需要将上面的GameObject销毁，AssetPacker会自动调用Dispose销毁对应的资源。以此为基础，可以构建更进一步的管理和编辑器扩展。
        额外的，AssetPacker有两处代码需要进行一些优化修改。
        第一处，OnProcessCompleted需要给予一个默认值：

1	public UnityEvent OnProcessCompleted = new UnityEvent();

第二处，在createPack方法中，将原先的foreach循环改为for循环：

1
2
3

for(int i=0; i<itemsToRaster.Count; i++){
	// xxx
}

结合到FairyGUI装载器

        回到这次的出发点，目的是在FairyGUI中支持动态图集，然后和装载器结合起来达到动态加载图片而不增加额外drawcall的目的。
        首先根据FairyGUI的文档，我们需要继承GLoader来实现我们自己的装载方法。这里FairyGUI有一个巨大的坑：onExternalLoadSuccess需要传入一个NTexture对象，如果我们简单的使用new NTexture(texture)这个构造函数，会发现最后的drawcall并没有被合并。原因在于这种方式每次texture会被重新包装一次成NTexture，FairyGUI会把他们当作不同的贴图从而没有进行优化。
        那么为什么原来的GLoader在读取同一张贴图时就可以呢？一路查看源码到UIPackage.cs的LoadImage方法中，我们发现这个时候使用了NTexture的另一个构造函数，它传入的第一个参数也是NTexture类型。
        找到了两者的区别，我们就可以解决之前的困扰了。我们在AssetPacker生成图集后，将这份图集包装成NTexture缓存下来，每次都使用这个NTexture对象即可。

1	onExternalLoadSuccess(new NTexture(ntex, rect, false)); //ntex为我们缓存下来的NTexture对象

最后还需要注意一个坐标系的问题，之前创建的图集信息是以左下为坐标原点的，而FairyGUI则是左上为坐标原点，因此我们的rect矩形需要做一下小的转换：

1	rect.y = atlas.maxY - rect.y - sprite.height;
